KE300P 带升压功能光伏水泵变频器系列

KE300P系列是为了减少光伏板的数量, 并且保持同样高效 而内置升压功能的一款光伏水泵变频器。


  • 产品特点
  • 规格参数
  • 选型表
  • 经典案例
  • 资料下载

KE300P系列太阳泵逆变器的特点


  • 高转换效率,高可靠性

  • 封装过程中电池性能的低失配

  • 低耐光性能优异

  • 低热点效应

  • 光照下的低降解

  • 额定工作电压:380V690V1140V 50Hz/60Hz

  • 工作频率:0~120Hz(高于120Hz需定制)

  • 电流范围:5A~1600A

  • 工作环境温度-25℃~50℃

  • 介电强度:芯线摆动,交流3000V/50Hz/5mA,60s无损伤(出厂试验)

  • 绝缘电阻:铁芯绕制,直流1000V,电阻≥100M欧姆

  • 反应器噪声:<80dB(水平距离反应器1米处测量)

  • 防护等级:IP00

  • 绝缘等级:F

  • 标准:GB 19212.1-2008 GB/T1094.6-2011


产品优势

1.适用于单相或者三相水泵,使用范围广。

2. 内置MPPT控制器,卓越的MPPT算法适用于各种太阳能板。

3. 支持小于2.2KW的升压模块,增加PV输出电压。

4. 支持光伏输入和交流电网输入,24小时运行。

5. 30多种通用故障保护功能。


KE300P系列太阳泵逆变器技术条件


  • 额定工作电压:380V690V1140V 50Hz/60Hz

  • 工作频率:0~120Hz(高于120Hz需定制)

  • 电流范围:5A~1600A

  • 工作环境温度-25℃~50℃

  • 介电强度:铁芯绕线,交流3000V/50Hz/5mA,60s无损伤(出厂试验)

  • 绝缘电阻:铁芯绕制,直流1000V,电阻≥100M欧姆

  • 反应器噪声:<80dB(水平距离反应器1米处测量)

  • 防护等级:IP00

  • 绝缘等级:F

  • 标准:GB 19212.1-2008 GB/T1094.6-2011

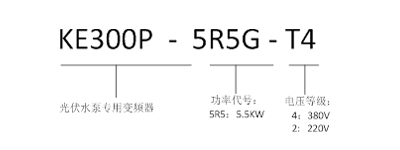

型号说明



型号

适配电机

额定输出电流

(A)

推荐开路电压

(V)

kW

HP

额定三相输出220V

KE300P-0R4G-S2

0.4

0.5

2

50-200

KE300P-0R7G-S2

0.75

1

4

50-200

KE300P-1R5G-S2

1.5

2

7

150-400


额定三相输出380V

KE300P-0R7G-T4

0.75

1

2.1

150-600

KE300P-1R5G-T4

1.5

2

3.8

250-600

KE300P-2R2G-T4

2.2

3

6.0

250-600


升压光伏水泵变频器的电池组件推荐配置


KE300P系列光伏水泵变频器

最大直流输入电流


37±1V

45±1V


(A)

组件功率±5Wp

每串组件数* 组串数

组件功率±5Wp

每串组件数* 组串数

KE300P-04-0R4G-S2

12

250

4*1

300

3*1

KE300P-01-0R7G-S2

12

250

5*1

300

4*1

KE300P-04-1R5G-S2

12

250

8*1

300

7*1

KE300P-0R4G-S2

12

250

4*1

300

3*1

KE300P-0R7G-S2

12

250

5*1

300

4*1

KE300P-1R5G-S2

12

250

8*1

300

7*1

KE300P-0R7G-T4

12

250

5*1

300

4*1

KE300P-1R5G-T4

12

250

8*1

300

7*1

KE300P-2R2G-T4

12

250

13*1

300

11*1


KE300P系列太阳泵逆变器选型表


Peak powerDimensions  (mm)Weight  (kgs)Vmp (V)Imp (A)Voc (V)Isc (A)Cells (pcs)
120W1120*670*308.318.56.4922.57.044*9
130W1210*670*30918.66.9922.67.474*9
140W1270*670*309.318.67.5322.68.124*9
150W1375*670*309.818.68.0622.68.664*9
160W1480*670*3010.218.68.622.694*9
170W1480*670*3010.218.89.0422.89.44*9
180W1140*992*3511.624.67.32307.776*8
190W1140*992*3511.6257.630.28.116*8
200W1210*992*3512.525830.28.56*8
210W1320*992*3513.4258.430.28.926*8
220W1320*992*3513.425.28.7330.49.286*8
230W1480*992*3515288.2133.78.666*9
240W1480*992*351528.28.5133.98.896*9
250W1480*992*351528.48.834.19.196*9
260W1480*992*351831.28.3337.88.766*10
270W1640*992*351831.58.57388.966*10
280W1640*992*351831.78.8338.29.166*10
290W1800*992*3519.534.48.4341.78.966*11
300W1800*992*3519.534.68.6741.99.166*11
310W1959*992*352137.58.2745.58.76*12
320W1956*992*352137.78.4945.78.946*12
330W1956*992*352137.98.7145.99.166*12
340W1959*992*352138.18.9246.19.38

6*1
