迈凯诺KE300A变频器旋切机解决方案

迈凯诺KE300A变频器旋切机解决方案

一  无卡式旋切机说明


随着现代化生活水平的不断提高,建材、家具、装潢等行业得到了空前发展的同时也促进了人造板、胶合板等制造技术的长足发展,国内对木材旋切设备的需求与日俱增。但是, 目前国内使用的旋切机设备相对落后,自动化程度较低,生产效率较低。因此,新型旋切机设备的研制成为一个摆在企业生产面前的重要课题。


传统的木材旋切机是有卡轴旋切结构,利用卡爪夹持待加工圆木的两端,对于直径较小的圆木,由于两边的卡爪作用,使得圆木的受力不均匀,中间的刚性较弱,会发生让刀和调刀现象,加工出来的板材厚度误差较大。新型电控变频无卡轴在线旋切机利用无卡轴对辊取消卡轴, 圆木无需卡轴卡紧,无需进行定心,圆木的装夹不受芯材质量的影响,并利用相关的机电控制技术合理调整控制旋切机的旋切速度和剪切速度,生产厚度均匀,长度规格统一的合格木板,在满足木材加工精度的前提下,提高木材的加工效率和使用效率。


二、系统简介


选用KE300AA变频器(标配通讯组件)。

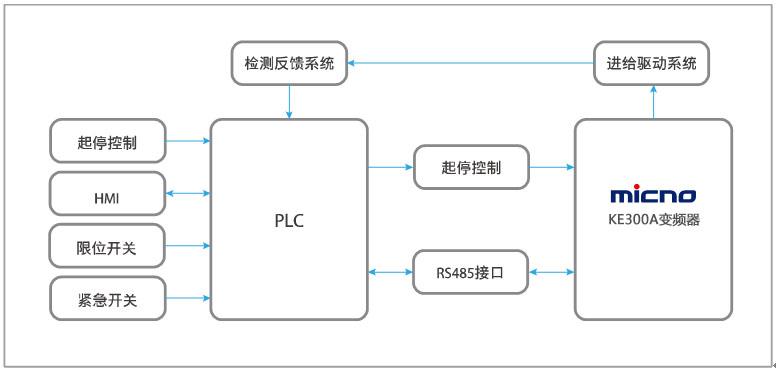

总控系统是旋切机设计的核心部件,是反应旋切机旋切精度和实时在线控制的关键系统。其构成主要有:控制系统核心可编程控制器PLC,可实现旋切速度控制的变频器,RS485接口和限位、紧急开关等。圆木在旋切加工过程中的各个开关量以及数据存储传送通过PLC进行逻辑控制 ,进给量通过在线传感器转换成脉冲量反馈到PLC,由PLC计算出其相应的频率,PLC通过RS485接口与变频通讯,进给驱动电动机对于给定的对应频率,实现对旋切加工的实时动态调速,进给速度再通过检测反馈系统反馈到PLC控制,进给系统的正反转控制也是通过PLC的集成控制来完成,控制系统通过频率脉冲输入信号,实现对旋切过程的实时在线变频控制。示意图如下图所示:






三、方案优势


该系统具有精确度较高,人性化操作,木材利用效率较高等特点,能有效的节约圆木材料,提高生产效率。
