  • KE300B系列单管变频器

KE300B系列单管变频器

多年应用经验与先进驱动技术完美结合,结合通用市场需求,采用全新设计理念,开发出 KE300B单管机系列变频器,采用模块的并联动态均流技术,独特散热设计,完全满足了变频器的散热问题,同时还保证了性价比。调试更为方便,效率更出众,应用更可靠。


  • 产品特点
  • 规格参数
  • 选型表
  • 经典案例
  • 资料下载

KE300B系列单管变流器的特点


  • 小型单管机

  • 额定电压220/380V,

  • 额定功率范围0.4KW-2.2KW

  • 过载能力强,散热好

KE300B单管变频器系列技术规范

项目技术指标说明
输入输入电压范围220V±15%, 220V±15%, 3AC 380V±15%
输入频率范围47~63Hz
输出输出电压范围0~额定电压
输出频率范围V/f控制:0~3000Hz

无PG矢量控制:0~300Hz
控制功能控制方式V/f控制

无PG矢量控制(380V机器才具有无PG矢量)
运行指令方式面板控制

端子控制

串行通讯控制
频率给定方式数字给定、模拟量给定、脉冲频率给定、串行通讯给定、多段速给定及简易PLC给定、PID给定等,可以实现给定方式的组合和方式切换
过载能力G型:150%额定电流60s,180%额定电流10s,200%额定电流3s
启动转矩0.5Hz/150% (SVC),1Hz/150% (V/f)
控制功能调速范围1:100 (SVC),1:50(V/f)
速度控制精度±0.5%(SVC)
载波频率1.0-16.0kHz,可根据温度和负载特征自动调整
频率分辨率数字设定:0.01Hz,模拟设定:最高频率×0.05%
转矩提升自动转矩提升,手动转矩提升0.1%~30.0%
V/f曲线三种方式:直线型,多点型,N次方型(1.2次方、1.4次方、1.6次方、1.8次方、平方)
加减速方式直线/S曲线;四种加减速时间,范围0.1s~3600.0s
直流制动启动时和停机时直流制动

直流制动频率:0.0Hz~最大频率,制动时间:0.0s~100.0s
点动运行点动运行频率:0.0Hz~最大频率

点动加减时间:0.1s~3600.0s
简易PLC及多段运行通过内置PLC或控制端子实现最多16段速运行
控制功能内置PID可方便实现过程量(如压力、温度、流量等)的闭环控制系统
自动电压调整当电网电压变化时,能自动保持输出电压恒定
转矩限制“挖土机”特性,对运行期间转矩自动限制,防止频繁过流跳闸
摆频控制多种三角波频率控制,纺织专用
定时/定长/计数控制定时/定长/计数控制功能
过压过流失速控制对运行期间电流电压自动限制,防止频繁过流过压跳闸
故障保护功能提供过流、过压、欠压、过热、缺相、过载、短路等30多种故障保护功能,可记录故障时变频器运行的详细状态,并具有故障自动复位功能
输入输出端子输入端子可编程DI:4路开关量输入,

可编程AI:1路,电压0~10V或电流0/4~20mA输入
输出端子继电器输出:1路

模拟量输出:1路输出,分别可选0~10V
通讯端子提供RS485物理接口,支持MODBUS-RTU通讯
人机界面LED显示可显示设定频率、输出频率、输出电压、输出电流等参数
多功能键QUICK/JOG键,可做多功能键使用

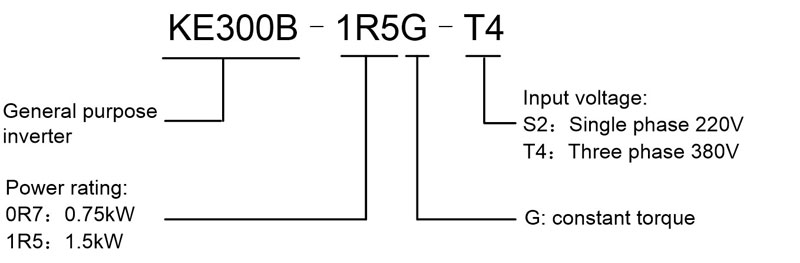

KE300B系列单管变流器选型表


KE300B series single tube converter model selection.jpg


型号

适配电机

额定输入电流

(A)

额定输出电流

(A)

kW

HP

单管机器单相220V±15%

0R4G-S2

0.4

0.5

6.5

2.6

0R7G-S2

0.75

1

11

4.6

1R5G-S2

1.5

2

18

8.0

2R2G-S2

2.2

3

27

11.0

单管机器三相380V±15%

0R7G-T4

0.75

1

4.5

3.4

1R5G-T4

1.5

2

5.5

4.8

2R2G-T4

2.2

3

6.5

6.0

004G-T4

4

5

11.0

9.5
