迈凯诺KE300A变频器在恒压供水行业的应用

迈凯诺KE300A变频器在恒压供水行业的应用

一、概述


        恒压供水是指在供水网中用水量发生变化时,出口压力保持不变的供水方式。供水网系出口压力值是根据用户需求确定的。传统的恒压供水方式是采用水塔、高位水箱、气压罐等设施实现的。随着变频调速技术的日益成熟和广泛应用,利用变频器、PID调节器、单片机、PLC等器件的有机结合,构成控制系统,调节水泵的输出流量,实现恒压供水。该技术以在供水行业普及。变频恒压供水系统主要特点:


    1、节能,可以实现节电20%-40%,能实现绿色用电。

    2、占地面积小,投入少,效率高。

    3、配置灵活,自动化程度高,功能齐全,灵活可靠。
    4、运行合理,由于是软起和软停,不但可以消除水锤效应,而且电机轴上的平均扭矩和磨损减小,减少了维修量和维修费用,并且水泵的寿命大大提高。
    5、由于变频恒压调速直接从水源供水,减少了原有供水方式的二次污染,防止了很多传染疾病的传染源头。

    6、通过通信控制,可以实现无人值守,节约了人力物力。


二、变频调速恒压供水设备的主要应用场合


    1、高层建筑,城乡居民小区,企事业等生活用水。

    2、各类工业需要恒压控制的用水,冷却水循环,热力网水循环,锅炉补水等。

    3、中央空调系统。

    4、自来水厂增压系统。

    5、农田灌溉,污水处理,人造喷泉。

    6、各种流体恒压控制系统。


三、变频恒压供水设备的系统组成


        变频器是整个变频恒压供水系统的核心部分。其系统组成框图见下图:





变频恒压供水系统框图


        图中,水泵电机是输出环节,转速由变频器控制,实现变流量恒压控制。变频器接受PID控制器的信号对水泵进行速度控制,压力传感器检测管网出水压力,把信号传给PID控制器,通过PID控制器调节变频器的频率来控制水泵的转速,实现了一个闭环控制系统。变频器本身具有PID调节功能,可以不选用外置PID调节器。


四、系统控制图(以一台变频器控制4台电机为例)

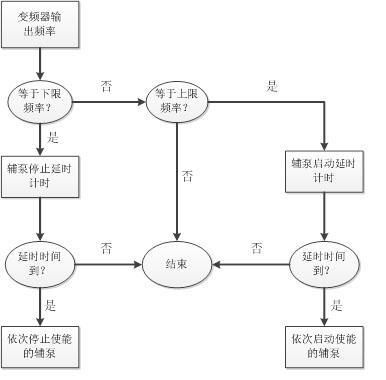

当变频器运行频率到达上限频率,且经历一定的延时后,T1继电器闭合输出,KM1接触器闭合,1#工频泵直接工频启动并运行。如果压力不够,变频器运行频率继续到达上限频率时,循环启动2#,3#工频泵。


        当变频器运行频率到达下限频率,且经历一定的延时后,相应最后启动工频泵停止工作,先启后停原则。
