迈凯诺KE300A变频器在矿山皮带运输的应用

迈凯诺KE300A变频器在矿山皮带运输的应用

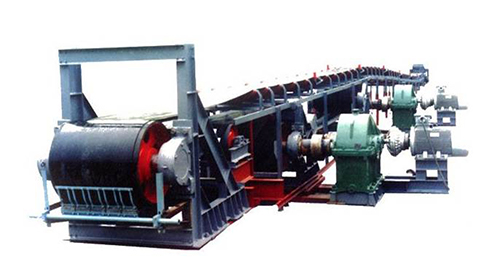

一、矿山皮带运输机说明


        皮带运输机又称带式输送机,是一种连续运输机械,也是一种通用机械。皮带运输机有电机、减速箱、皮带、机架、驱动滚筒、改向滚筒、承载托辊、回程托辊、张紧装置等零部件组成。皮带运输机一般有多台电机拖动一条皮带,对多台电机的功力平衡有较高要求。




二、控制要求


    ■  优异低频转矩特性,能实现重载正常启动;


    ■  优异的主从控制逻辑,能实现多台电机功率平衡;


    ■  调速范围宽,软起性能好;


    ■  良好的过载能力及环境适应能力,运行可靠性高;


    ■  输入电压范围宽,自动电压调整功能。





三、方案设计与说明

    ■  整部输送机由4台电机并联拖动,电机通过减速器与输送机驱动滚筒连接,电动机与减速器、减速器与驱动滚筒之间采用蛇簧联轴器相连接。该电机采用同轴电机,即2台电机同时控制一个滚筒;


    ■  系统由2台KE300A变频器分别控制四台电机,即是一台变频器控制两台电机,其中一台变频器设为主机,另台变频器设为从机,通过变频器的主从控制功能,使得从机自动跟随主机动态运行,从而实现四台电机的功率平衡;


    ■  变频调速系统的操作只需要对主机进行操作即可,可以直接通过主机自带键盘对主机进行操作,也可以通过上层工作平台对变频调速系统进行远程控制。


四、方案优势


    ■  通过电机的慢速启动带动皮带机缓慢启动,对皮带不造成损害,真正实现了电机软启动和皮带输送机软启动合二为一;


    ■  设备启动特性平稳,极大降低了设备的维护检修量;


    ■  优异的主从控制功能,实现了四台电机的功率平衡,延长了电机使用寿命;


    ■  根据实际生产情况,对电机进行调速,节能效果明显;


    ■  ±10%的宽电网设计,满足恶劣环境的电网要求。
