太阳能直流汇流箱

光伏阵列汇流箱是光伏电池阵列与逆变器之间的一级汇流设备，配备直流防雷模块、熔断器和断路器等保护器件，在节省线缆成本的同时，提高了系统的可靠性；同时可配置智能监控模块，方便用户及时准确的掌握光伏阵列的工作情况，保证光伏发电系统发挥最大功效。

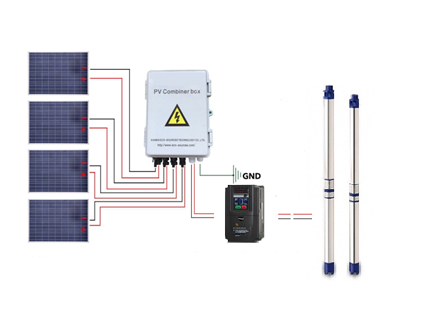

接线原理图

产品规格 Product Specification
技术数据Technical data	2-32路输入2-32 Strings Combiner Boxes
材料 Material	PPO/PC/Matel Plastic sprayed surface
防护等级(根据EN60529) Degree of protection( according to EN60529)	IP67/P65
外观颜色 Exterior Color	黑色/ Black米白色/ Off white
最大直流电压Max. open circuit DC voltage	1000V DC
最大输入直流短路电流Max. DC short circuit current per input	20A DC/15A DC
浪涌保护装置 Surge protection Device	1000V DC 40KA
直流输入的数量正负= 一个输入) Number of DC inputs( plus and minus= one input)	2-32
连接直流输入电缆(+) Connection DC input cables(+)to	Fuse holder(0.75mm2-25mm2)
连接直流输入电缆(-) Connection DC input cables(-)to	Fuse holder(0.75mm2-25mm 2)
保险丝 Fuses	需要/ With Fuse
直流输出的数量(正负= 一个输出) Number of DC outputs( plus and minus= one output)	1
连接电缆直流输出 Suitable cable cross section( DC output)	4-150mmsq
最大输出断路器电流(A)Max. output circuit breaker current(A)	63A-800A
保修期 Warranty time	1年(year)
