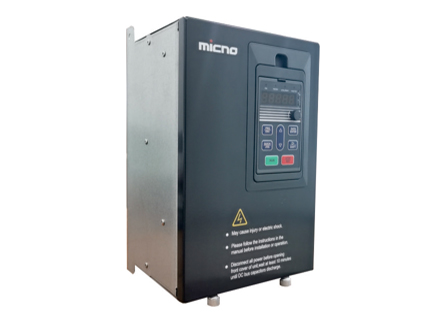

KE300P 带升压功能光伏水泵变频器系列

KE300P系列是为了减少光伏板的数量, 并且保持同样高效而内置升压功能的一款光伏水泵变频器。

产品特点
规格参数
选型表
经典案例
资料下载

KE300P系列太阳泵逆变器的特点

高转换效率，高可靠性
封装过程中电池性能的低失配
低耐光性能优异
低热点效应
光照下的低降解
额定工作电压：380V690V1140V 50Hz/60Hz
工作频率：0~120Hz（高于120Hz需定制）
电流范围：5A~1600A
工作环境温度-25℃~50℃
介电强度：芯线摆动，交流3000V/50Hz/5mA，60s无损伤（出厂试验）
绝缘电阻：铁芯绕制，直流1000V，电阻≥100M欧姆
反应器噪声：＜80dB（水平距离反应器1米处测量）
防护等级：IP00
绝缘等级：F
标准：GB 19212.1-2008 GB/T1094.6-2011

产品优势

1.适用于单相或者三相水泵，使用范围广。

2. 内置MPPT控制器，卓越的MPPT算法适用于各种太阳能板。

3. 支持小于2.2KW的升压模块，增加PV输出电压。

4. 支持光伏输入和交流电网输入，24小时运行。

5. 30多种通用故障保护功能。

KE300P系列太阳泵逆变器技术条件

额定工作电压：380V690V1140V 50Hz/60Hz
工作频率：0~120Hz（高于120Hz需定制）
电流范围：5A~1600A
工作环境温度-25℃~50℃
介电强度：铁芯绕线，交流3000V/50Hz/5mA，60s无损伤（出厂试验）
绝缘电阻：铁芯绕制，直流1000V，电阻≥100M欧姆
反应器噪声：＜80dB（水平距离反应器1米处测量）
防护等级：IP00
绝缘等级：F
标准：GB 19212.1-2008 GB/T1094.6-2011

型号说明


型号	适配电机		额定输出电流（A）		推荐开路电压（V）
	kW	HP
额定三相输出220V
KE300P-0R4G-S2	0.4	0.5		2	50-200
KE300P-0R7G-S2	0.75	1		4	50-200
KE300P-1R5G-S2	1.5	2		7	150-400

额定三相输出380V
KE300P-0R7G-T4	0.75	1	2.1	150-600
KE300P-1R5G-T4	1.5	2	3.8	250-600
KE300P-2R2G-T4	2.2	3	6.0	250-600

升压光伏水泵变频器的电池组件推荐配置

KE300P系列光伏水泵变频器	最大直流输入电流
	最大直流输入电流	37±1V		45±1V
	（A）	组件功率±5Wp	每串组件数* 组串数	组件功率±5Wp	每串组件数* 组串数
KE300P-04-0R4G-S2	12	250	4*1	300	3*1
KE300P-01-0R7G-S2	12	250	5*1	300	4*1
KE300P-04-1R5G-S2	12	250	8*1	300	7*1
KE300P-0R4G-S2	12	250	4*1	300	3*1
KE300P-0R7G-S2	12	250	5*1	300	4*1
KE300P-1R5G-S2	12	250	8*1	300	7*1
KE300P-0R7G-T4	12	250	5*1	300	4*1
KE300P-1R5G-T4	12	250	8*1	300	7*1
KE300P-2R2G-T4	12	250	13*1	300	11*1

KE300P系列太阳泵逆变器选型表

Peak power	Dimensions (mm)	Weight (kgs)	Vmp (V)	Imp (A)	Voc (V)	Isc (A)	Cells (pcs)
120W	112067030	8.3	18.5	6.49	22.5	7.04	4*9
130W	121067030	9	18.6	6.99	22.6	7.47	4*9
140W	127067030	9.3	18.6	7.53	22.6	8.12	4*9
150W	137567030	9.8	18.6	8.06	22.6	8.66	4*9
160W	148067030	10.2	18.6	8.6	22.6	9	4*9
170W	148067030	10.2	18.8	9.04	22.8	9.4	4*9
180W	114099235	11.6	24.6	7.32	30	7.77	6*8
190W	114099235	11.6	25	7.6	30.2	8.11	6*8
200W	121099235	12.5	25	8	30.2	8.5	6*8
210W	132099235	13.4	25	8.4	30.2	8.92	6*8
220W	132099235	13.4	25.2	8.73	30.4	9.28	6*8
230W	148099235	15	28	8.21	33.7	8.66	6*9
240W	148099235	15	28.2	8.51	33.9	8.89	6*9
250W	148099235	15	28.4	8.8	34.1	9.19	6*9
260W	148099235	18	31.2	8.33	37.8	8.76	6*10
270W	164099235	18	31.5	8.57	38	8.96	6*10
280W	164099235	18	31.7	8.83	38.2	9.16	6*10
290W	180099235	19.5	34.4	8.43	41.7	8.96	6*11
300W	180099235	19.5	34.6	8.67	41.9	9.16	6*11
310W	195999235	21	37.5	8.27	45.5	8.7	6*12
320W	195699235	21	37.7	8.49	45.7	8.94	6*12
330W	195699235	21	37.9	8.71	45.9	9.16	6*12
340W	195999235	21	38.1	8.92	46.1	9.38	6*1 2

公司

文件名文件格式更新日期资料下载
AE300-01&KE300P光伏提水专用变频器系列选型手册 2021-10-13
