• KE600A系列闭环矢量变频器

KE600A系列闭环矢量变频器

精益求精,KE600A在KE300A基础上得到进一步升级改良,采用模块化的设计理念,全能全驱,集多种控制方式于一身:有PG矢量控制、无PG矢量控制、多段V/f控制、转矩控。具有高控制精度、高启动转矩、高调速比及快速响应的闭环控制性能,适用控制精度要求较高的工业应用场合。

  • 产品特点
  • 规格参数
  • 选型表
  • 经典案例
  • 资料下载

KE600A系列闭环矢量变频器系列特点


  • 综合参数辨识

具有全面的参数识别,同时兼容同步电机和异步电动机。

  • 多电机切换

内置多电机参数,支持多电机切换。

  • 模块化设计,兼容各种扩展卡

KE600A具有优越的扩展能力。用户可选择PG卡、I/O扩展卡、MODBUS通讯卡、注塑卡,脉冲扩展卡,根据自己的实际需要。

  • 快速动态响应

无传感器矢量控制,动态响应时间20 ms;闭环矢量控制,动态响应时间5ms。

  • 高精度转矩控制

当采用闭环矢量控制时,转矩控制精度达到±5%,容易响应张力卷绕控制。

  • 高起动转矩,超低频承载能力

0.5Hz,150%起动转矩(无传感器矢量控制异步电动机)0Hz,200%起动转矩(闭环矢量控制异步电动机)

  • 瞬时断电不停车

具有瞬时断电不停机的能力,保证瞬时断电时系统不跳闸连续运行。

  • 自动电压调节器

当输入电压波动时,逆变器能自动保持恒定的输出电压。

  • 同步电动机的优良闭环矢量控制

具有优秀的同步电机闭环矢量控制,能够在零转速下输出高转矩,速比可达1:1000。

应用范围:

可广泛应用于中高端应用场合,如食品机械、塑料机械、陶瓷设备、石油机械、线缆设备、机床设备、木工机械、纺织机械、印刷包装设备、化工设备、造纸输送设备、提升设备、张力控制设备等,以及需要高性能闭环矢量控制的其他工业应用场合。


KE600A系列技术规范

Ⅰ 输入

输入电压范围

3AC 220V±15%,3AC 380V±15%,3AC 660V±15%

输入频率范围

47~63Hz


Ⅱ 输出

输出电压范围

0~额定电压

输出频率范围

V/f控制:0~3000Hz;有PG/无PG矢量控制:0~300Hz


Ⅲ 控制特征

控制方式

V/f控制  无PG矢量控制(SVC)  有PG矢量控制(VC)  转矩控制

运行指令给定方式

面板控制、端子控制、串行通讯控制,支持给定方式切换

频率给定方式

数字给定、模拟量给定、HDI给定、串行通讯给定、多段速给定、简易PLC给定、PID给定等,可以将上述给定方式进行组合或切换

过载能力

150%额定电流,60s;180%额定电流,10s;200%额定电流,3s

启动转矩

150%/1Hz(V/f);150%/0.5Hz (SVC) ;180%/0Hz(VC)

调速范围

1:50(V/f);1:100(SVC);1:1000(VC)

速度控制精度

±0.5%(SVC);±0.02%(VC)

载波频率

1.0~16.0kHz,可根据温度和负载特征自动调整

频率分辨率

数字设定:0.01Hz;模拟设定:最高频率×0.05%

转矩提升

自动转矩提升;手动转矩提升:0.1%~30.0%

V/f曲线

三种类型:直线型,多点型,N次方型(1.2次方、1.4次方、1.6次方、1.8次方、2次方)

加减速方式

直线/S曲线:四种加减速时间,范围0.1~3600.0s(min)

直流制动

启动时和停机时直流制动

直流制动频率:0.0Hz~最大频率;

制动时间:0.0s~100.0s

点动运行

点动运行频率:0.0Hz~最大频率;

点动加减速时间:0.0s~3600.0s

简易PLC及多段运行

通过内置PLC或控制端子可实现最多16段速运行

内置PID

内置双PID,可方便实现过程量(如压力、温度、流量等)的闭环过程控制

自动电压调整

当电网电压发生变化时,能自动保持输出电压恒定


Ⅳ 控制功能

共直流母线

可实现多台变频器共直流母线,能量自动均衡

转矩控制

VC控制模式下,可开启转矩控制

转矩限制

挖土机特性,自动限制运行期间转矩,防止频繁过流跳闸

摆频控制

多种三角波频率控制,纺织专用

定时/定长/计数控制

可实现定时/定长/计数控制功能

过压/过流失速控制

自动限制运行期间电流、电压,防止频繁过流跳闸

多电机切换

可内置2组电机参数,实现电机间的切换

瞬时停电不停机

瞬时停电时,通过负载回馈能量补偿来维持变频器短时继续运行


Ⅴ 其他

支持多种选配卡扩展

支持I/O扩展卡、通讯扩展卡、PG扩展卡、注塑扩展卡

多编码器支持

支持差分、开路集电极编码器;支持分频输出

支持现场总线

支持通讯扩展卡(选配),配置国际标准RS485物理接口,支持Modbus-RTU通讯协议

完善保护功能

提供过流、过压、欠压、过热、缺相、过载、短路等30多种故障保护功能,可记录故障时的运行数据及变频器状态,并具有故障自动诊断和复位功能

支持多种选配卡扩展

支持I/O扩展卡、通讯扩展卡、PG扩展卡、注塑扩展卡


Ⅵ 端子

输入端子

可编程DI:7路,其中1路可选为HDI高速脉冲输入。可扩展3路

可编程AI:2路,支持0-10V或0/4-20mA输入

详细的端子技术指标,请参考“表4-7 ”

关于扩展端子详细信息请参考“附录B:扩展卡”章节

输出端子

可编程开路集电极输出:1路(可选为高速脉冲输出HDO)。可扩展2路

可编程AO:2路,分别可选0/4-20mA或0-10V输出

继电器输出:1路,可扩展1路

详细的端子技术指标,请参考“表4-7 ”

关于扩展端子详细信息请参考“附录B:扩展卡”章节

输入端子

可编程DI:7路,其中1路可选为HDI高速脉冲输入。可扩展3路

可编程AI:2路,支持0-10V或0/4-20mA输入

详细的端子技术指标,请参考“表4-7 ”

关于扩展端子详细信息请参考“附录B:扩展卡”章节

输出端子

可编程开路集电极输出:1路(可选为高速脉冲输出HDO)。可扩展2路

可编程AO:2路,分别可选0/4-20mA或0-10V输出

继电器输出:1路,可扩展1路

详细的端子技术指标,请参考“表4-7 ”

关于扩展端子详细信息请参考“附录B:扩展卡”章节

输入端子

可编程DI:7路,其中1路可选为HDI高速脉冲输入。可扩展3路

可编程AI:2路,支持0-10V或0/4-20mA输入

详细的端子技术指标,请参考“表4-7 ”

关于扩展端子详细信息请参考“附录B:扩展卡”章节


Ⅶ 人机界面

LED显示

可显示设定频率、输出频率、输出电压、输出电流等参数

多功能键

QUICK/JOG键,可做多功能键使用,可设定显示非出厂参数


Ⅷ 环境限制

运行环境温度

-10℃~40℃,超过40℃需降额使用,最高不超过50℃;每升高1℃,降额4%

运行环境湿度

≤90%RH,无凝露

海拔高度

≤1000m;大于1000m,需降额使用

振动

≤5.9m/s2 (0.6g)

存储温度

-20℃~60℃

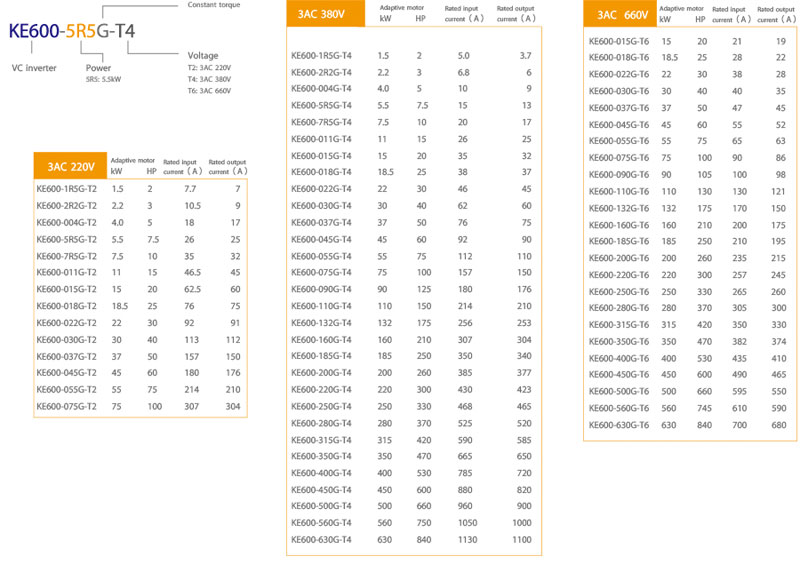

KE600A系列变频器选型


型号

电压等级

(V)

适配功率

额定输入电流(A)

额定输出电流(A)

kW

HP

KE600A-2R2G-T2

220

2.2

3

10.5

9

KE600A-004G-T2

220

4.0

5

18

17

KE600A-5R5G-T2

220

5.5

7.5

26

25

KE600A-7R5G-T2

220

7.5

10

35

32

KE600A-011G-T2

220

11

15

46.5

45

KE600A-015G-T2

220

15

20

62.5

60

KE600A-018G-T2

220

18.5

25

76

75

KE600A-022G-T2

220

22

30

92

91

KE600A-030G-T2

220

30

40

113

112

KE600A-037G-T2

220

37

50

157

150

KE600A-045G-T2

220

45

60

180

176

KE600A-055G-T2

220

55

75

214

210

KE600A-075G-T2

220

75

100

307

304


型号

电压等级

(V)

适配功率

额定输入电流(A)

额定输出电流(A)

kW

HP

KE600A-004G-T4

380

4.0

5

10

9

KE600A-5R5G-T4

380

5.5

7.5

15

13

KE600A-7R5G-T4

380

7.5

10

20

17

KE600A-011G-T4

380

11

15

26

25

KE600A-015G-T4

380

15

20

35

32

KE600A-018G-T4

380

18.5

25

38

37

KE600A-022G-T4

380

22

30

46

45

KE600A-030G-T4

380

30

40

62

60

KE600A-037G-T4

380

37

50

76

75

KE600A-045G-T4

380

45

60

92

90

KE600A-055G-T4

380

55

75

150

110

KE600A-075G-T4

380

75

100

157

150

KE600A-090G-T4

380

90

125

180

176

KE600A-110G-T4

380

110

150

214

210

KE600A-132G-T4

380

132

175

256

253

KE600A-160G-T4

380

160

210

307

304

KE600A-185G-T4

380

185

250

350

340

KE600A-200G-T4

380

200

260

385

377

KE600A-220G-T4

380

220

300

430

423

KE600A-250G-T4

380

250

330

468

465

KE600A-280G-T4

380

280

370

525

520

KE600A-315G-T4

380

315

420

590

585

KE600A-350G-T4

380

350

470

665

650

KE600A-400G-T4

380

400

530

785

720

KE600A-450G-T4

380

450

600

880

820

KE600A-500G-T4

380

500

660

960

900

KE600A-560G-T4

380

560

750

1050

1000

KE600A-630G-T4

380

630

840

1130

1100


型号

电压等级

(V)

适配功率

额定输入电流(A)

额定输出电流(A)

kW

HP

KE600A-015G-T6

660

15

20

21

19

KE600A-018G-T6

660

18.5

25

28

22

KE600A-022G-T6

660

22

30

35

28

KE600A-030G-T6

660

37

40

40

35

KE600A-037G-T6

660

37

50

47

45

KE600A-045G-T6

660

45

60

55

52

KE600A-055G-T6

660

55

75

65

63

KE600A-075G-T6

660

75

100

90

86

KE600A-090G-T6

660

90

105

100

98

KE600A-110G-T6

660

110

130

130

121

KE600A-132G-T6

660

132

175

170

150

KE600A-160G-T6

660

160

210

200

175

KE600A-185G-T6

660

185

250

210

195

KE600A-200G-T6

660

200

260

235

215

KE600A-220G-T6

660

220

300

257

245

KE600A-250G-T6

660

250

330

265

260

KE600A-280G-T6

660

280

370

305

300

KE600A-315G-T6

660

315

420

350

330

KE600A-350G-T6

660

350

470

382

374

KE600A-400G-T6

660

400

530

435

410

KE600A-450G-T6

660

450

600

490

465

KE600A-500G-T6

660

500

660

595

550

KE600A-560G-T6

660

560

745

610

590

KE600A-630G-T6

660

630

840

700

680
